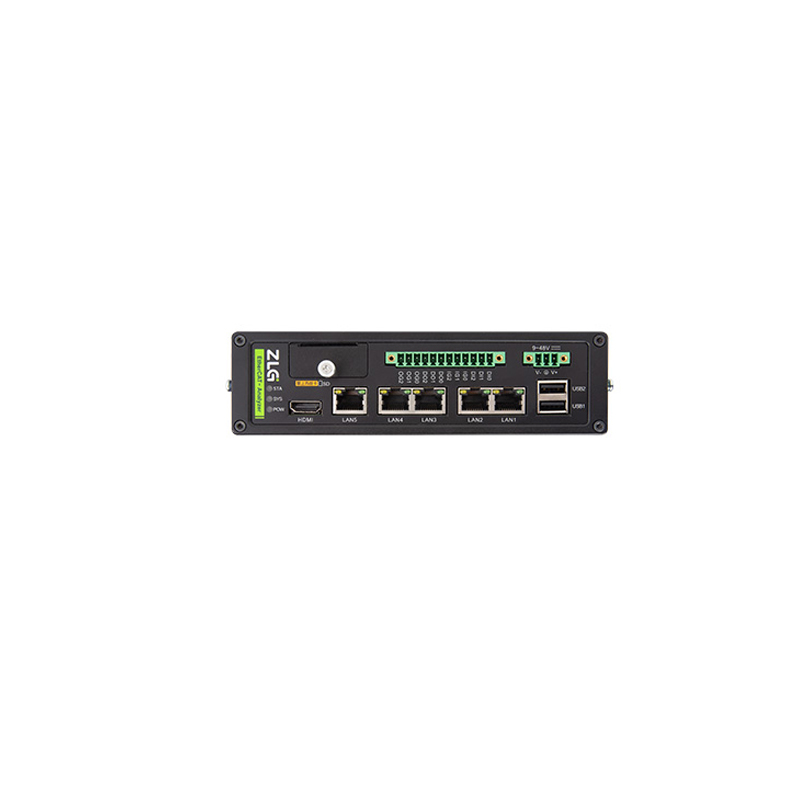

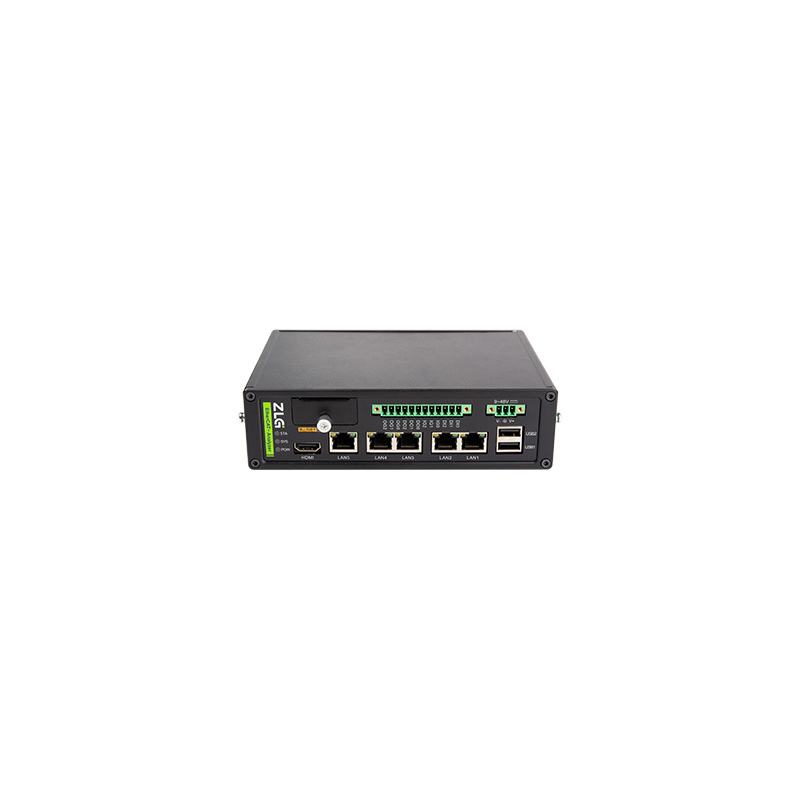

EtherCAT網絡分析儀EtherCAT-Analyzer是一款高性能實時以太網分析儀，其具有網絡幀統計（流量、轉發延時、錯誤幀、周期抖動）、網絡幀時間分析、網絡幀內容分析、GPIO事件分析以及幀數據存儲等功能。該設備有4個以太網監控端口，能夠同時分析記錄最多2個獨立的實時以太網連接。設備在硬件上集成了內部直通測試訪問點，由完全
咨詢電話：400-838-1718
EtherCAT-Analyzer是一款高性能實時以太網分析儀，其具有網絡幀統計（流量、轉發延時、錯誤幀、周期抖動）、網絡幀時間分析、網絡幀內容分析、GPIO事件分析以及幀數據存儲等功能。
該設備有4個以太網監控端口，能夠同時分析記錄最多2個獨立的實時以太網連接。設備在硬件上集成了內部直通測試訪問點，由完全的被動監聽操作，保證了零延遲無損抓包。EtherCAT–Analyzer通過標準千兆網口連接至電腦，可與自主開發的NetAnalyzer網路分析工具進行實時網絡數據解析，同時也支持寫入數據到虛擬網卡。
選型表
| 型號 | EtherCAT-Analyzer |
|---|---|
| 性能特色 | 高性能工業級EtherCAT網絡分析儀，實時分析網絡狀態 |
| EtherCAT路數 | 4 |
| 普通以太網路數 | 1 |
| 以太網接口形式 | RJ45 |
| USB接口數 | 2 |
| HDMI接口數 | 1 |
| SB接口數 | 1 |
| DI/DO路數 | 6 |
| EtherCAT速率 | 100M |
| 普通以太網速率 | 100M/1000M |
| 主頻 | 766MHz |
| 時間戳分辨率 | ±8ns |
| 轉發延遲 | <1ns |
| 供電電壓 | 9~48V |
| 額定功耗 | 7W |
| 電氣隔離 | √ |
| 工業級 | √ |
| 外殼 | 金屬 |
| 工作溫度 | -40°C～+85°C |
| 存儲溫度 | -40°C～+85°C |
| 物理尺寸 | 179mm x131.5mm x50.4mm |
| 是否可提供定制 | 歡迎 |

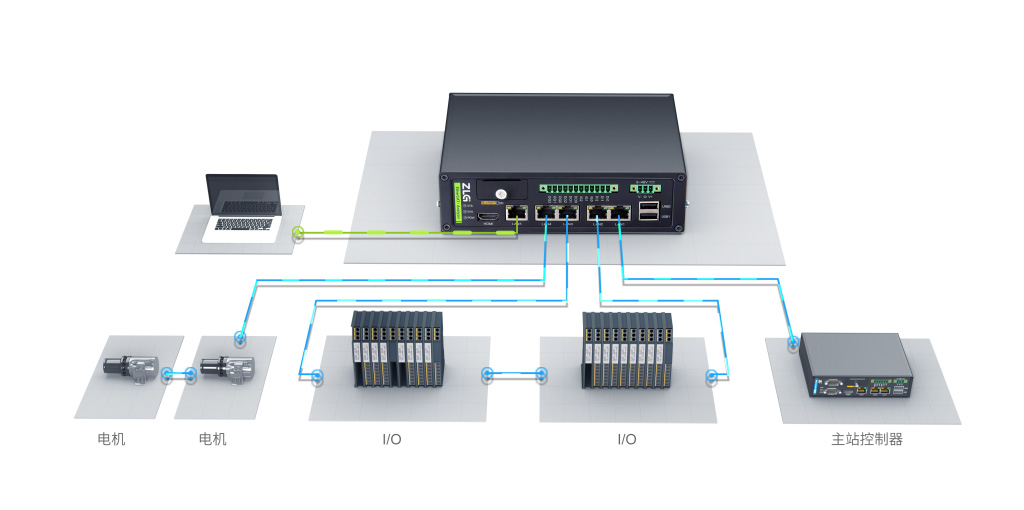

一站式EtherCAT網絡分析解決方案

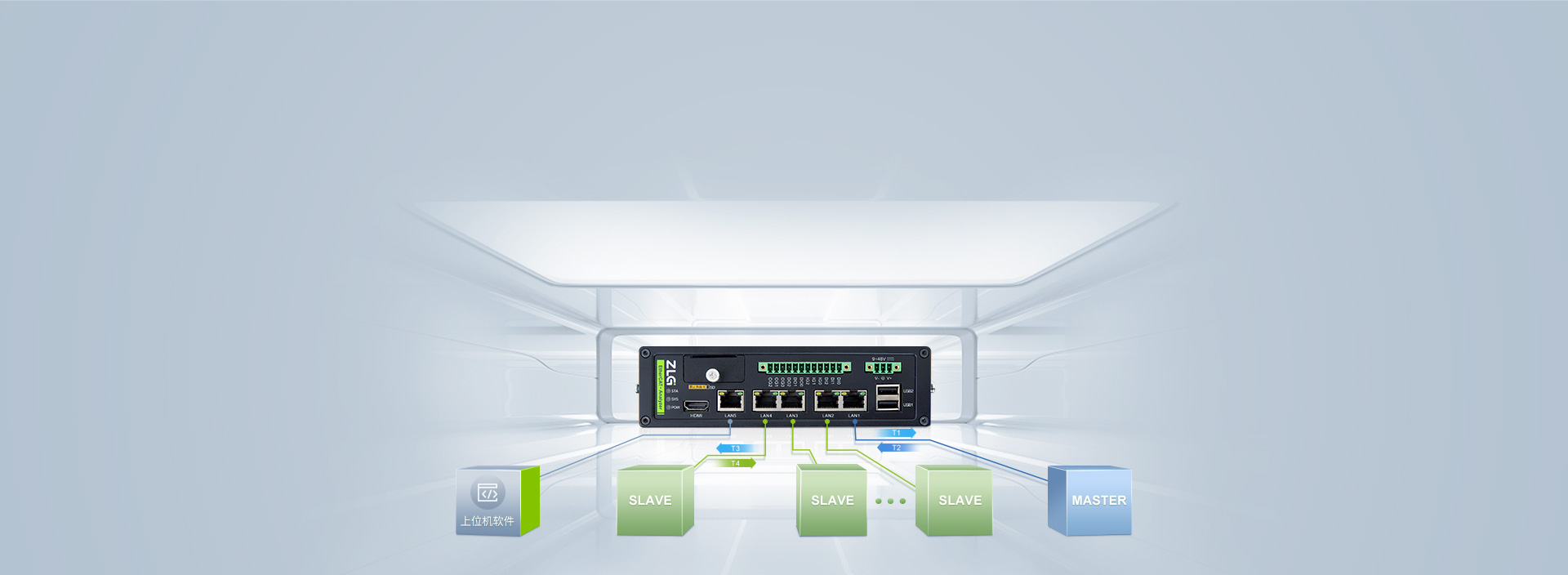

EtherCAT-Analyzer是一款高性能實時以太網分析儀，可快速實現EtherCAT分析功能。設備集成4個以太網監控端口，能夠同時分析記錄最多2個獨立的實時以太網連接。設備在硬件上集成了內部直通測試訪問點，由完全的被動監聽操作，保證了零延遲無損抓包。
<1ns的轉發延遲，精準評估主站周期
EtherCAT分析儀支持四個端口的幀轉發時間分析，在多節點的EtherCAT網絡中，通過分析所有節點幀傳輸總延時，評估得出主站周期取值，同時可檢測出某一延時比較大的節點。

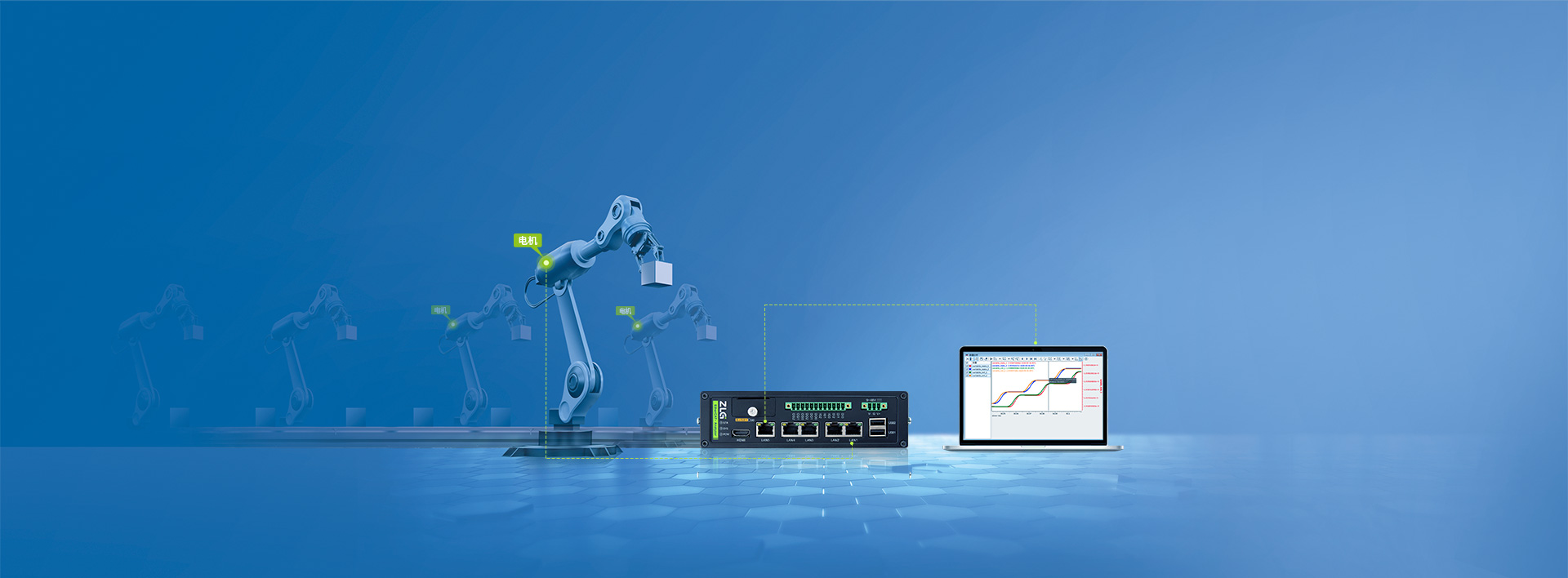

直觀的數值曲線，助力定位算法瓶頸
EtherCAT-Analyzer支持幀內數值曲線分析，支持按幀偏移和任意擴展協議解析數值，機械手各關節電機和算法的跟隨曲線分析，找到機械或算法性能瓶頸。

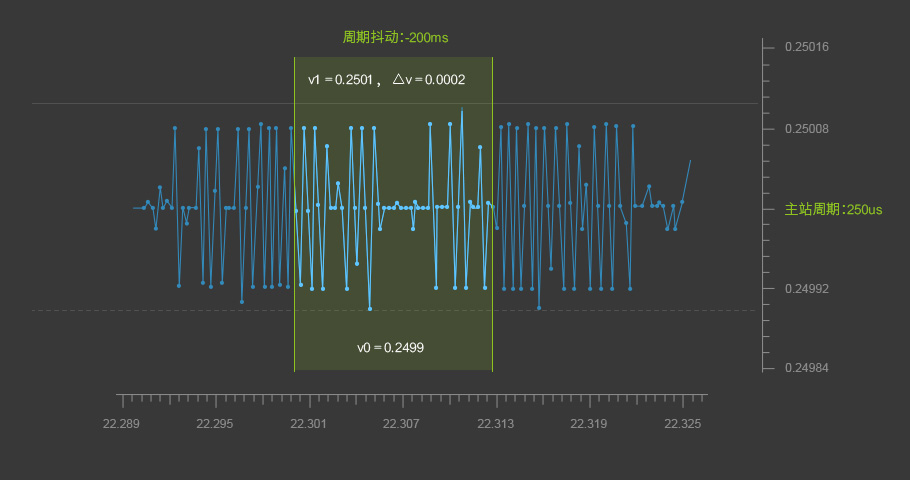

幀抖動分析，系統評估實時性與同步偏移
支持幀抖動曲線分析，通過分析網絡幀的抖動情況，評估twincat等軟件實現的主站系統調度實時性，并由此確定主站周期及DC同步偏移等參數。

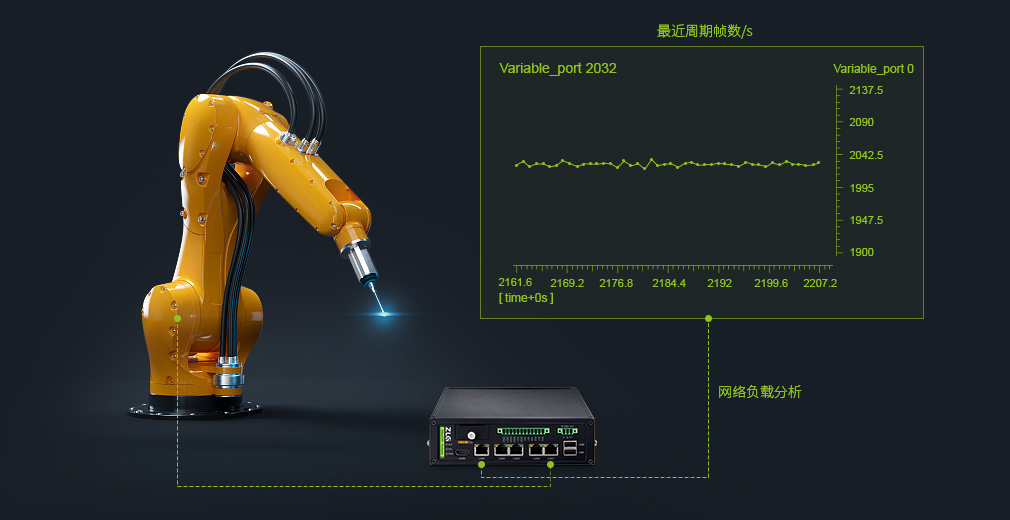

網絡負載監測，實時掌握節點幀流量
EtherCAT分析儀支持對指定數據源進行網絡負載分析，同時支持設置過濾，可針對某個PDO進行幀流量分析。

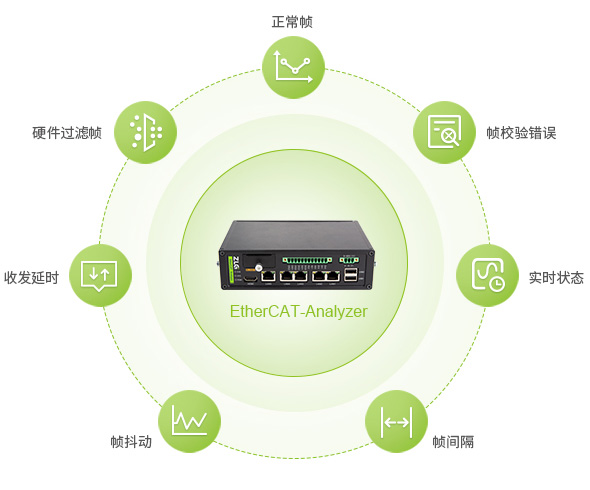

全面統計，便于診斷
EtherCAT分析儀支持四個端口的正常幀、錯誤幀、幀間隔、幀抖動、轉發延時、網絡延時、GPIO事件等統計信息。

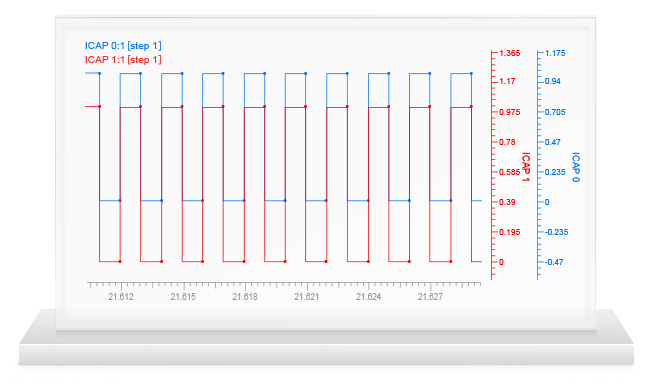

支持GPIO事件捕獲，滿足網絡同步分析需求
設備支持GPIO事件監控、GPIO事件曲線分析和GPIO事件間隔曲線分析。通過抓取不同節點的IO事件，分析網絡上節點之間的同步情況。
規格參數
雙核A9+FPGA高性能處理器，主頻766MHz；
集成1路千兆通用以太網接口、4路以太網監控接口、2路USB2.0接口、1路HDMI接口、6路高速數字輸入/輸出接口和1路SD接口；
1GB存儲空間DDR3，時鐘頻率533MHz；
4GB 工業級EMMC，掉電非易丟失數據；
時間戳分辨率：±8ns；
零延遲（<1ns）被動記錄和轉發；
內置RTC，斷電可完成計時或事件記錄功能；
寬輸入9-48V直流供電電壓；
靜電ESD (IEC61000-4-2) 接觸：±6KV、空氣：±8KV;
雷擊（浪涌）IEC61000-4-5：±1KV；
脈沖群（EFT）IEC61000-4-4：±2KV;
工作溫度：-40~+85℃；
工作濕度：95%，非凝結；
額定工作功耗：7W

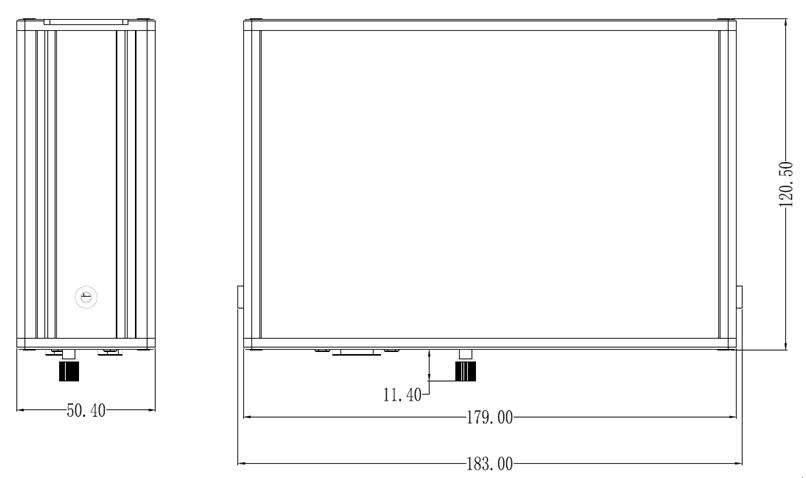

產品尺寸
